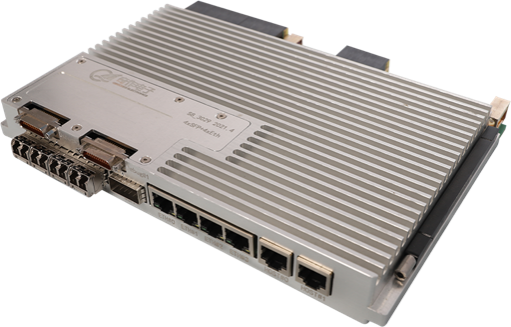

6千兆网+4光纤+RS485接口

8通道500Msps信号采集处理

10槽位VPX机箱平台

产品概述

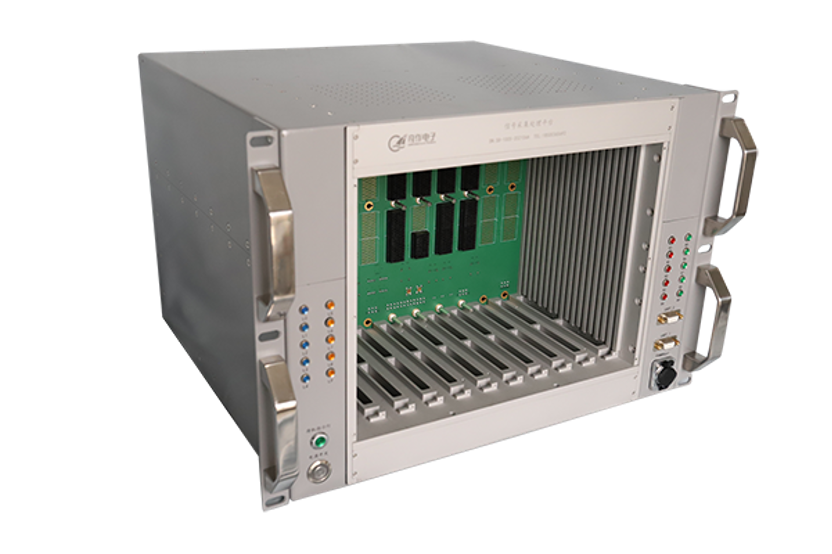

Orion-10 VPX机箱平台用于灵活而快速地搭建大规模数据处理系统。

基于具备10个6U VPX插槽的互联背板，1台机箱可集成多达10个功能模块，并以充分高效的方式对各功能模块         实施多种拓扑的高速互联，从而使得各模块充分协同工作，最终为各专业应用提供异构化、并行化的高性能解决       方案。

    本机箱平台的主要技术特性如下。

    • 通过集成多个电路功能模块，实现大规模的异构并行处理系统。

    • 19英寸上架结构，宽 470mm * 高 330mm * 深 450mm。

    • 220v/50Hz供电，内置1000W AC/DC 电源。

    • 内置高品质风机实现强迫风冷散热。

    • 提供10个 6U VPX 功能模块槽位。

    • 通过定制背板实现各功能模块之间的灵活通信互联。

    • 前面板提供20个指示灯、1个RJ45网络接口和2个DB9串口。

    • 前面板提供电源开关和指示灯。

    • 后面板提供1块7寸彩色触控串口驱动显示屏。

    • 后面板提供10个RJ45网络接口。

典型案例

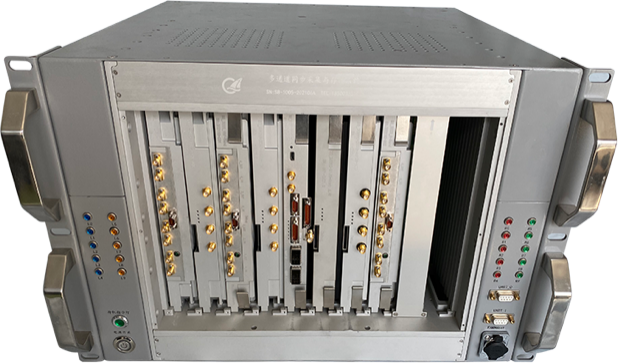

如上图，通过集成3个模拟信号功率调理功能模块，3个高速采集功能模块，1个同步时钟功能模块，1个处理功能模块，全系统基于本机箱平台实现了12路射频信号的功率调理和2Gsps采样率下的信号采集与存储功能。

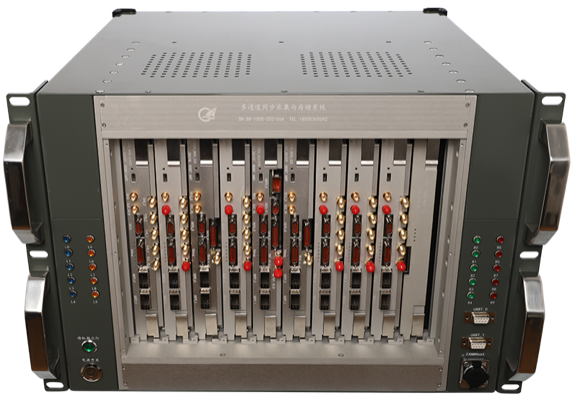

      又如上图，通过集成6个信号采集模块，1个时钟模块，3个数字IO模块，全系统基于本机箱平台实现了24个通道的125Msps采样率下的阵列信号实时处理。

典型背板

系统可为不同的项目案例做背板定制设计，从而依据特定的技术方案为多达10个电路功能模块提供定制化的信号链路互联拓扑。

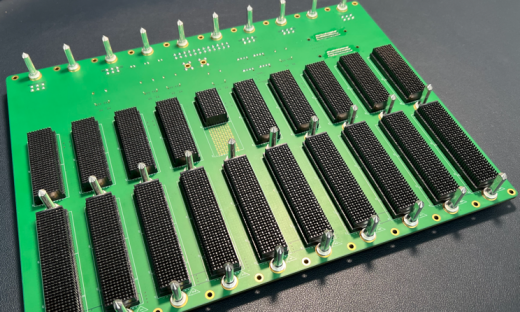

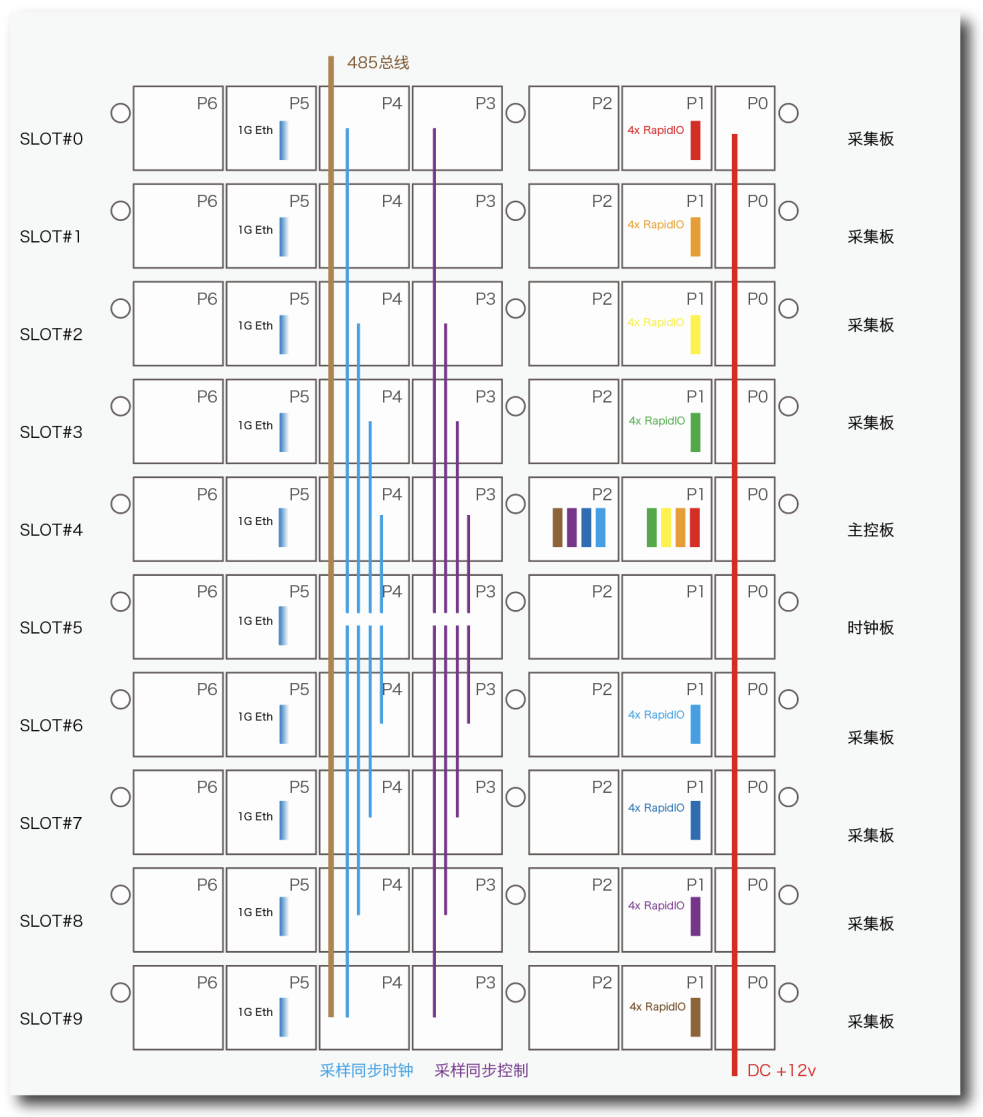

例如，某项目案例所用的背板如下。

如上图，系统背板的典型拓扑结构资源如下。

• P0 连接器，提供DC +12v/+3.3v供电，以及槽位ID标示信号。

• P1 P2连接器用于高速数据通信，主控板槽位向其余8个采集板槽位辐射互联4x 高速串行链路，典型通过4x RapidIO协议实现数据传输。

• P3 连接器由时钟板向8个采集板辐射互联同步控制信号和时钟信号。

• P4 连接器同时提供贯穿所有板卡的485总线。

• P5 连接器提供各槽位本板的网络接口。

• 相邻模块通过P5 P6连接器实现 32x 高速串口互联。

典型模块

系统内各功能模块采用标准的长宽尺寸实现，如有需要也可扩展高度尺寸，让一个模块占用多个槽位空间。

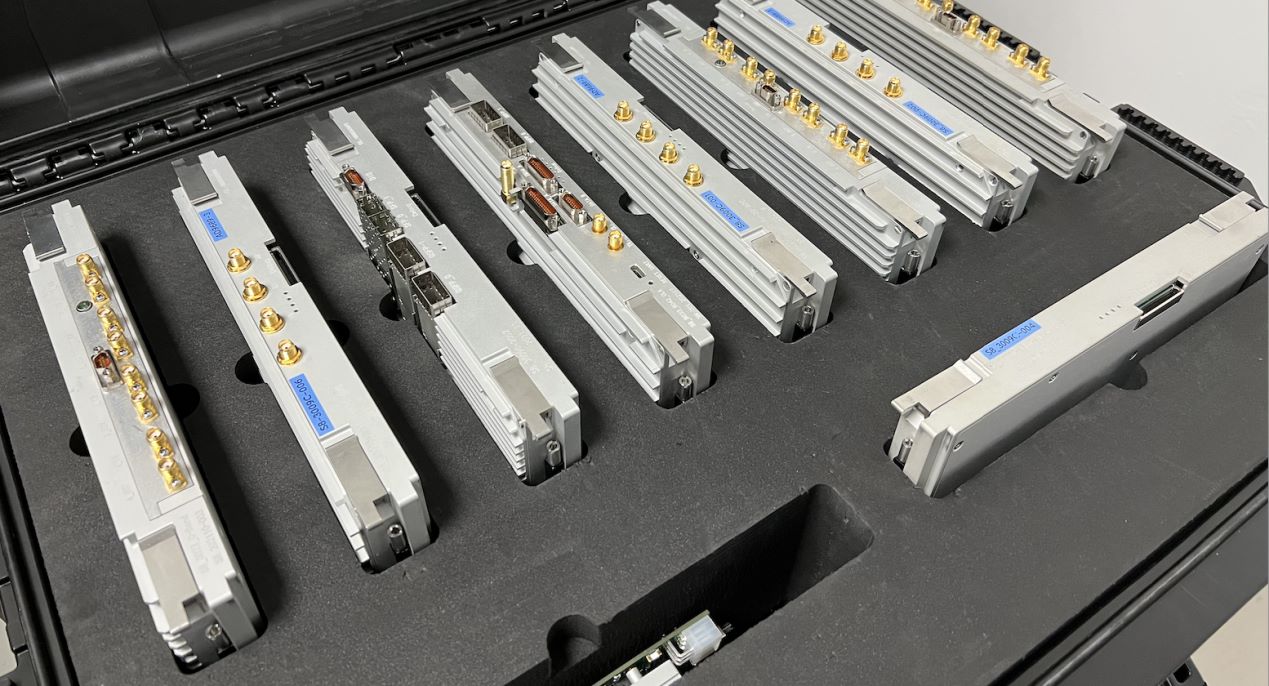

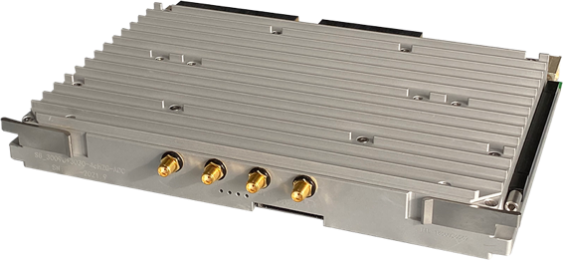

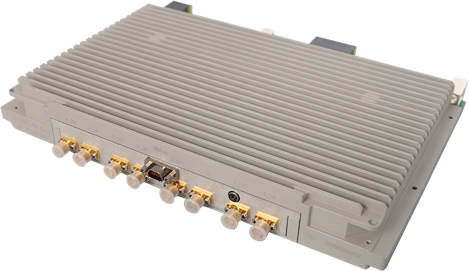

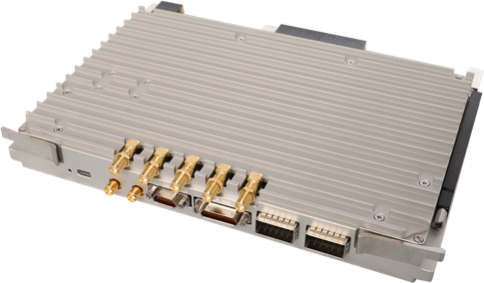

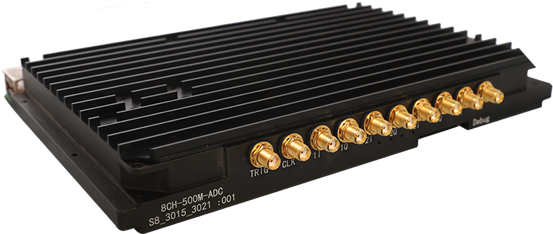

一些典型的功能模块实物照片展示如下。
